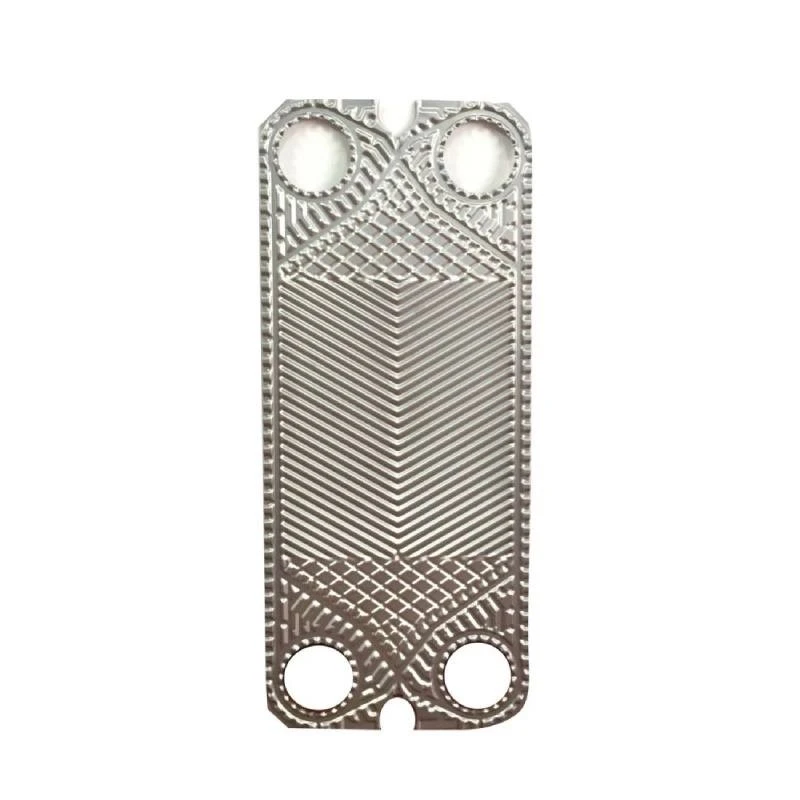

מתי יש לשקול לוחות טיטניום עבור מחליף חום GEA?
לוחות טיטניום GEA מוערכים בדרך כלל עבור מי ים ומדיה תואמת נושאת כלוריד כאשר תנאים מאומתים מהווים סיכון קורוזיה לנירוסטה סטנדרטית. טיטניום אינו אוניברסלי עבור כל שירות כימי, ולכן יש לבדוק את הרכבי הנוזלים, הטמפרטורות, הריכוזים וכימיקלים לניקוי לפני הבחירה.
סיבות אופייניות להעריך טיטניום
טיטניום עשוי להתאים כאשר התהליך המאושר דורש עמידות חזקה יותר בפני קורוזיה הקשורה לכלוריד.
- חובות קירור מי ים או העברת חום ימית
- יישומי מים מליחים תואמים
- תהליך נושא כלוריד או קירור מים
- החלפה לאחר קורוזיה מאומתת מנירוסטה
תנאים שעדיין צריכים בדיקה
המילה "טיטניום" לבדה אינה מאשרת התאמה כימית. נדרש מידע תפעול מלא לפני שניתן לאשר את מפרט החומר והלוח.
- הרכב וריכוז הנוזלים
- טמפרטורות רגילות, מקסימליות וניקוי
- pH, תוספים ומזהמים אפשריים
- ניקוי כימיקלים ומשך החשיפה
פרטי בחירת לוחות טיטניום של GEA
יש לאשר ביחד את התאמת החומר ואת התאימות לאריזת הצלחת. לא ניתן להתקין פלטה מתאימה מבחינה כימית אם הגיאומטריה או המיקום שלה שונים מהתצורה הקיימת.
| זיהוי ציוד | ספק את דגם מחליף החום של GEA, תצלום של לוחית השם, מידע סדרתי ורשומות חבילות צלחות זמינות. |
|---|---|
| מפרט טיטניום | אשר את חומר הצלחת הקיים מסימונים או תיעוד. יש להסכים על החומר המדויק לפני הייצור. |
| כימיה נוזלית | זהה גם נוזלים, ריכוזים, כלורידים, pH, תוספים, מזהמים וגם שינויים אפשריים בתהליך. |
| טמפרטורת הפעלה | ציינו טמפרטורות תקינות, מקסימום, התנעה וניקוי משני צידי המחליף. |
| גיאומטריית לוח | אשר את הממדים הכוללים, היציאות, תכונות התלייה, דפוס הגלי ופרופיל חריץ האטם. |
| מיקום הצלחת | זהה לוחות התחלה, תעלה, סיבוב או סיום ורשום את סידור היציאות הפתוח או הסגור הנדרש. |
| דרישת אטם | בחר את פרופיל האטם ואת האלסטומר בהתאם לגיאומטריית החריצים, הנוזלים ותנאי הטמפרטורה. |
| היקף הזמנה | ציינו את הכמות עבור כל מיקום צלחת, דרישות האריזה ומדינת היעד. |
אישור חומר:יש להסכים על החומר וההתאמה המדויקת של טיטניום מהרכיב המותקן ונתוני ההפעלה. מראה חזותי לבדו אינו יכול לאמת את מפרט החומר.
טיטניום אינו שדרוג אוטומטי לכל תהליך
שינוי מהותי צריך להתייחס למנגנון קורוזיה מזוהה במקום להסתמך על הנחה כללית שטיטניום היא תמיד האפשרות החזקה ביותר.
אשר את הכישלון
קבע אם הצלחת הקודמת נכשלה עקב בור, קורוזיה כללית, שחיקה, סדקים, דפורמציה או נזק מכני.
סקור את שני הנוזלים
בדוק את הכימיה המלאה משני הצדדים, כולל תוספים, מזהמים ושינויים במהלך הפעולה או הניקוי.
הערך את המערכת
סקור אטמים, חומרים מחוברים, נהלי ניקוי ותנאי מתכת מעורבת לפני אישור שינוי חומר.
לוח הטיטניום חייב להתאים לחבילת הצלחות הקיימת של GEA
שינוי חומר הצלחת אינו מסיר את הצורך בהתאמה גיאומטרית מדויקת. פרטים מעוצבים קובעים אם הצלחת תלויה, אוטמת ויוצרת את תעלות הזרימה המיועדות.
מתאר ותליה
מידות כוללות, גיאומטריה פינתית ותכונות תלייה חייבות להתיישר עם חבילת המסגרת והצלחת הקיימת.
נמלים וגלי
פריסת הנמל, דפוס הגלי וכיוון הלוח חייבים לשחזר את נתיב הנוזל וגיאומטריית התעלה שצוינו.
חריץ אטם
פרופיל החריץ ונתיב האיטום חייבים לקבל את האטם התואם ולשמור על דחיסה כאשר המסגרת סגורה.
אל תאשר צלחת רק בגלל שמידותיה החיצוניות וקוטר הנמל שלה נראים דומים. גם פרטי גלי ואיטום דורשים אימות.
מידע הדרוש כדי להתאים לצלחות טיטניום של GEA
רשמו את לוחית השם
צלם את לוחית השם של הציוד וספק את הדגם, מידע סדרתי וכמות לוחיות.
נקה צלחת לדוגמא
הסר משקעים בזהירות כדי שסימונים, גליות, יציאות וחריץ האטם יישארו גלויים.
צילום שני הפנים
ספק צילומי פנים מלאים ותקריבים של היציאות, הפינות, החריצים והתלייה.
למדוד גיאומטריה מפתח
רשום אורך, רוחב, קוטר יציאה, מרחקי מרכז יציאה וכל עובי צלחת זמין.
תאר את התהליך
רשום גם נוזלים, ריכוזים, כלורידים, טמפרטורות, לחץ וכימיקלים לניקוי.
אשר את ההזמנה
ציין את מיקומי הלוח, הכמויות הנדרשות, צרכי האטם, האריזה ומדינת היעד.
יש לאשר ביחד את תאימות הלוח והאטם
האטם יוצר את שבילי האיטום סביב יציאות ותעלות העברת חום. הפרופיל שלו חייב להתאים לחריץ לוחית הטיטניום, בעוד שהאלסטומר שלו חייב להתאים למדיה, לטמפרטורה ולהליך הניקוי.
התאמה לפרופיל
חתך האטם, תכונות האיתור ונתיב האיטום חייבים להתאים לחריץ הלוח.
שיטת התקשרות
ודא אם עיצוב האטם המותקן משתמש בדבק, קליפסים, תכונות חיבור או סידור שמירה אחר.
בחירת אלסטומר
בחר את חומר האטם מהנוזלים, הטמפרטורות, התוספים וכימימי הניקוי בפועל ולא שם המותג בלבד.
הגן על לוחות טיטניום מפני נזקי טיפול
צלחות מעוצבות דקות דורשות בדיקה קפדנית, אחסון והרכבת צלחת לשמירה על משטחי איטום וגיאומטריית תעלות.
קבלת בדיקה
- השווה את גיאומטריית הלוח עם המדגם המאושר
- אשר את זיהוי החומר וכמותו
- בדוק אזורים נוצרים, יציאות, קצוות ונקודות תלייה
- בדוק את חריצי האטם לאיתור זיהום או נזק
- שמור על מיקומי צלחת שונים מסומנים בנפרד
הרכבת חבילת צלחת
- שחזר את רצף הצלחת והכיוון המוקלט
- השתמש באטמים תואמים ותואמים
- שמור על משטחי איטום נקיים במהלך ההרכבה
- סגור את המסגרת באופן שווה למימד הנדרש
- הפעלה מחדש בהדרגה תוך בדיקת נזילות
אספקת לוחות טיטניום לתחזוקה והפצה
WTSML מייצרת רכיבי מחליפי חום צלחות במתקן של 3,500 מ"ר עם הטבעה מדויקת, יציקת גומי, עיבוד שבבי CNC וסדנאות בדיקה סופית. תהליכי הייצור פועלים תחת מערכת ניהול איכות מוסמכת ISO 9001.
סקירה טכנית
גיאומטריית הלוחות, מידע החומר ותנאי התהליך נבדקים לפני אישור מפרט ההחלפה.
חלקי חילוף משולבים
ניתן להעריך יחד לוחות טיטניום ואטמים תואמים לצורך תחזוקה מתוכננת של חבילת הלוחות.
אפשרויות הזמנה OEM
תיוג פרטי ואריזה בהתאמה אישית זמינים בהתאם לדרישות רכישה מאושרות.
שאלות נפוצות על לוחות טיטניום של GEA
האם צלחות טיטניום GEA מתאימות לקירור מי ים?
טיטניום מוערך לעתים קרובות לקירור מי ים בגלל עמידותו בסביבות נושאות כלוריד רבות. הבחירה הסופית עדיין דורשת את כימיית המים המלאה, טמפרטורת הפעולה, המזהמים ותנאי הניקוי.
האם טיטניום יכול להחליף פלדת אל חלד במחליף חום קיים של GEA?
שינוי מהותי עשוי להיות מוערך כאשר גיאומטריית הלוח נשארת תואמת והתהליך תומך בשימוש בטיטניום. יש לסקור תחילה את מנגנון הכשל, חומר האטם, המתכות המחוברות וכימיית הנוזלים המלאה.
האם טיטניום מתאים לכל כימיקל מאכל?
לא. טיטניום מתפקד היטב בסביבות רבות אך אינו עמיד לכל כימיקל, ריכוז או טמפרטורה. שלח נתוני תהליך מלאים לפני בחירת החומר.
כיצד מזהים לוחות החלפת טיטניום של GEA?
הזיהוי משתמש בלוחית השם של מחליף החום, סימוני הלוחות, הממדים הכוללים, סידור היציאות, דפוס הגלי, תכונות התלייה, חריץ האטם ומיקום אריזת הצלחת.
האם ניתן לספק אטמים תואמים עם לוחות טיטניום?
ניתן להעריך אטמים תואמים עם הלוחות. ספק את עיצוב החריץ, שיטת חיבור האטם, הן נוזלי תהליך, טמפרטורות וכימיקלים לניקוי.
האם אלו צלחות טיטניום מקוריות של GEA?
לא. הם צלחות מיוצרות באופן עצמאי המיועדות לתצורות מחליף חום מאומתות של GEA. השם GEA מזהה תאימות ואינו מציין ייצור או הרשאה של בעל המותג.
אשר את דרישת לוח הטיטניום של GEA שלך
שלח את לוחית השם של הציוד, צילומי לוחות, מידות, חומר קיים, כימיה מלאה של נוזלים, תנאי הפעלה, כמות ומדינת היעד.
